製品紹介

小型アキシアルピストンポンプ

0.4~6.3cm3の高圧ポンプをラインナップ
小型ピストンポンプ
  • 全シリーズともタカコ独自設計により、低速から高速回転まで効率が高い。
  • 0.4ccの小型ポンプ

  • 両回転が可能で、応答性が良いので、サーボモータ駆動に最適です。
  • ケース類はアルミニウムを使用しているので、軽量です。
  • 世界最小クラスの小型ポンプ
基本仕様
押しのけ容積
(cm³)
最高使用圧力
(MPa)
最高入力回転
(min-1
質量
(kg)
サイズ
角×長さ(mm)
0.4 14 2000 0.27 30×77
0.8 21 3000 0.43 40×97
1.6 21 3000 0.96 60×112
3.15 21 3000 1.94 80×137
6.3 21 3000 2.26 80×140
関連資料ダウンロード
小型アキシアルピストンポンプカタログ PDF(1.07MB)
構成例

油圧の良さとACサーボモータやインバータモータの制御性の良さを組合せたハイブリッド駆動方式により、小容積のポンプで幅広い仕様を満すことができ、産業機械や工作機械などの分野で、省エネルギー効果が発揮出来ます。

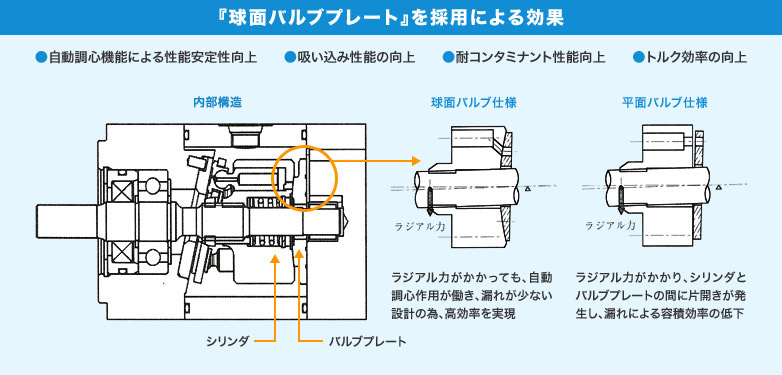

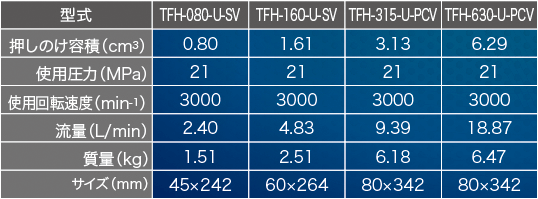

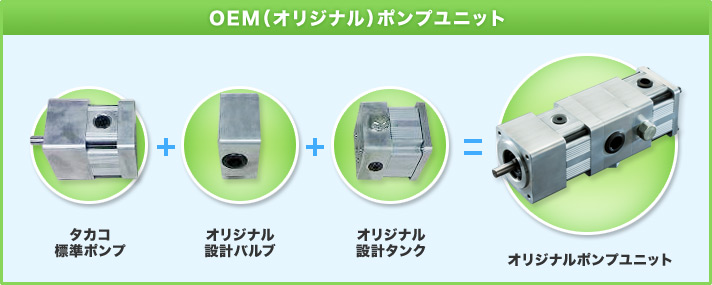

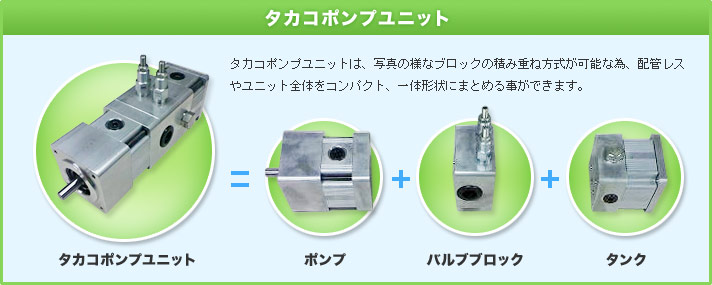

世界最小クラス 小型ポンプユニット

  • 従来取り付けができなかった狭いスペースへの取り付けが可能である
  • 必要な場所で、必要な時だけ油圧が使え、省エネルギーである
  • 入力軸を両回転方向に駆動ができ、応答性に優れている
  • 電動機とアクチュエータの組合せで、電動油圧システム(EHA:Electric Hydraulic Actuator)として、幅広く使用できる

安全性

安全標準装備により、オーバーロード(過負荷)による機器の保護が可能である。

応答性
・繰返し位置精度…±0.01mm

各種センサーとの組合せにより、ポンプ入力軸を両回転方向に駆動させ、あらゆるパターンの動作を繰り返し再現できる。

小型ピストンポンプの応用
タカコの技術力を生かした新しい製品への挑戦
ポンプユニットの搭載例

射出成形機分野

  • 電動ボールネジではできない推力の精密コントロールを油圧で行なう
  • 機器全体がシンプルになり、コスト低減や省エネルギーを実現

Sumitomo(SHI)DEMAG SE-EV series

Sumitomo(SHI)DEMAG SE-EV series

ロボット分野

  • 電動と油圧の良さを組合せ、ハイパワーで高精度なロボットができる。
  • 小形なユニットなので狭い場所に設置できる。

BIA社殿開発中
パワーアシストスーツ

ミネソタ大学殿開発中 油圧式足首サポート装具

その他アプリケーション使用例
  • コンタミネーション測定器
  • バルブ開閉コントロール用ポンプ
  • 成形機金型開閉装置

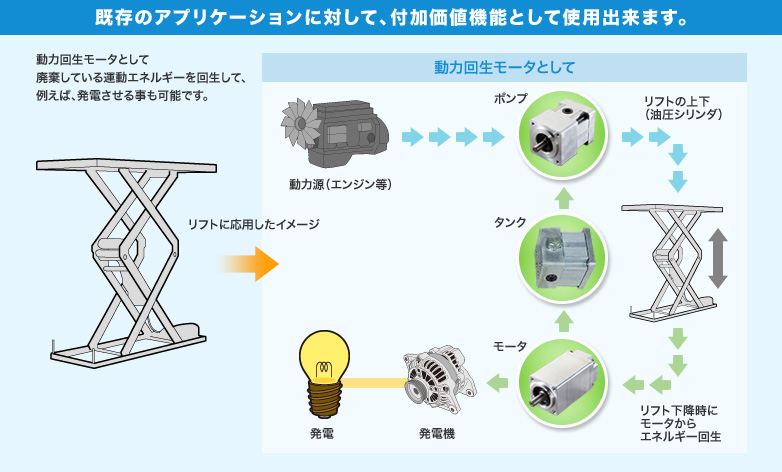

  • 動力回生モータ
  • 工場内搬送機器
  • FA 生産ライン:油圧クランプ、圧入機
  • 研磨機ドレス用(モータ)
  • 圧着・圧入プレス

バルブ ポンプユニット使用例

バルブ ポンプユニット使用例

プレス機構造図

プレス機構造図

サンプル動画

小型アキシアルピストンポンプ(Small Axial Piston Pump)を使ったデモ機です。
特長:小型アキシアルピストンポンプはモータとしても使用可能な為、シリンダからの戻り作動油をタンクに直接送らずに小型アキシアルピストンポンプを介して送るので、モータとして他の動力源を発生させ­る事(動力回生)が可能です。

小型アキシアルピストンポンプ(Small Axial Piston Pump)を使ったデモ機です。
特長:油圧回路がシンプルな為、エネルギーロスが軽減でき、回転速度・回転方向を制御するだけで、アクチュエータを自由自在に動作出来ます­。

小型アキシアルピストンポンプ(Small Axial Piston Pump)を使ったデモ機です。
特長:油圧とメカニカル機構との融合による、スピードとパワーのハイパフォーマンスをコンパクトに実現できます。

小型アキシアルピストンポンプ(Small Axial Piston Pump)を使ったデモ機です。
特長:使いたい場所に、最小限のスペースで、油圧パワーを必要な時のみ発揮できます。

これからの可能性
  • 介護機器
  • 医療機器
  • レスキューロボット用
  • 介助用ロボット
  • 産業車両
我々の小型ピストンポンプは次世代の活躍の場を目指しています
